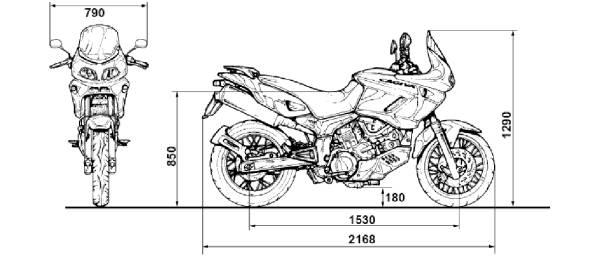

FAHRZEUGMASSE UND GEWICHTE
Gesamtlänge.................................2168 mm
Gesamtbreite..................................790 mm
Gesamthöhe..................................1290 mm
Radstand .....................................1530 mm
Bodenfreiheit .................................180 mm
Sitzhöhe ........................................850 mm
Leergewicht ...................................222 kg
MOTOR
Bauart........................................Flüssigkeitsgekühlter
2-Zylinder-V-90°-Viertaktmotor, DOHC, TSCC
Zylinderzahl ................................2
Bohrung......................................98,0 mm
Hub............................................66 mm
Hubraum ................................... 996 ccm
Verdichtungsverhltnis ..................11,3 : 1
Benzinversorgung ....................... Durch Einspritzung
Luftfilter .....................................Papiergewebefilter
Anlassersystem.......................... Elektrisch
Schmiersystem............................ Mit Öl aus der Ölwanne
ANTRIEB
Kupplung....................................Mehrscheibenkupplung imÖlbad
Getriebe.....................................Ständig greifendes Sechsganggetriebe
Schaltpedal................................1. Gang nach unten, die anderen Gänge nach oben
Übersetzung Primärantrieb...........1,838 (57/31)
Übersetzung
Sekundrantrieb ......2,562 (41/16)
Übersetzung, 1.Gang .................2,666 (32/12)
2. Gang .....................................1,933 (29/15)
3. Gang .....................................1,500 (27/18)
4. Gang .....................................1,227 (27/22)
5. Gang .....................................1,086 (25/23)
6. Gang .....................................1,000 (24/24)
Antriebskette ............................ 5/8″ x 5,16″
FAHRGESTELL
Bauart.......................................Gitterrohrrahmen
mit rechteckigen und quadratischem
Rohrquerschnitt aus hochwiderstandsfähigem Stahl mit
kastenförmigen Elementen am Drehpunktansatz der
Motorschwinge.
VORDERE RADAUFHÄNGUNG
Bauart........................................Hydraulische
Teleskopgabel mit vorverlegter Radachse
Gabelschfte 45 mm. Gabelhub am Federbein 150mm.
Lenkwinkel ................................32° (links und
rechts)
Lenkrohrneigung
........................25°
Vorlauf
......................................110 mm
HINTERE RADAUFHÄNGUNG
Bauart........................................Progressiv
"SODT DAMP" mit hydraulischem Einzelstoßdämpfer und
Feder mit von aussen einstellbarer Federvorspannung und hydraulischer
Abbremsung bei Ausdehnung. Radhub 160 mm.
RÄDER UND BREMSEN
Vorderradbremse........................Doppelte Scheibenbremse
Hinterradbremse .........................Scheibenbremse
Vorderer Reifen ..........................110/80 − 18"
Hinterer Reifen ............................150/70 − 17"
ELEKTRISCHE ANLAGE
Elektronische Zündung (mit Transistor)
Zündeinstellung .............................3° vor OT bei 1300
U/min
Zündkerze
...................................NGK: CR8EK oder DENSO: U24ETR
Batterie .......................................12V 9Ah
Lichtmaschine .............................Dreiphasen
Wechselstrom-Lichtmaschine
Sicherungen
................................30/30/15/15/15/10/10A
Scheinwerfer................................Fernlichteinheit
Halogenlampe mit Kondensator H1 12V - 55W
Abblendlichteinheit Polyellipsoid H3 12V - 55W
Standlichter
.................................12V 5W
Blinker ........................................12V 10W
Nummernschildbeleuchtung...........12V 5W
Bremslicht/ Rücklicht ...................12V 21/5W
ARMATURENBRETT
Armaturenbrettbeleuchtung..........12V 1,2W
Kontrollleuchten..........................12V 2W
FÜLLMENGEN
Benzintank.......................................20 Liter
Motorlölwechsel ...........................3100 ml
mit Ölfilterwechsel ........................3300 ml
bei Revision .................................3600 ml
Kühlflssigkeit ...............................2000 ml
Gabell (pro Rohr) ..........................680 ml |
